1.2.2 Schéma d'architecture générale

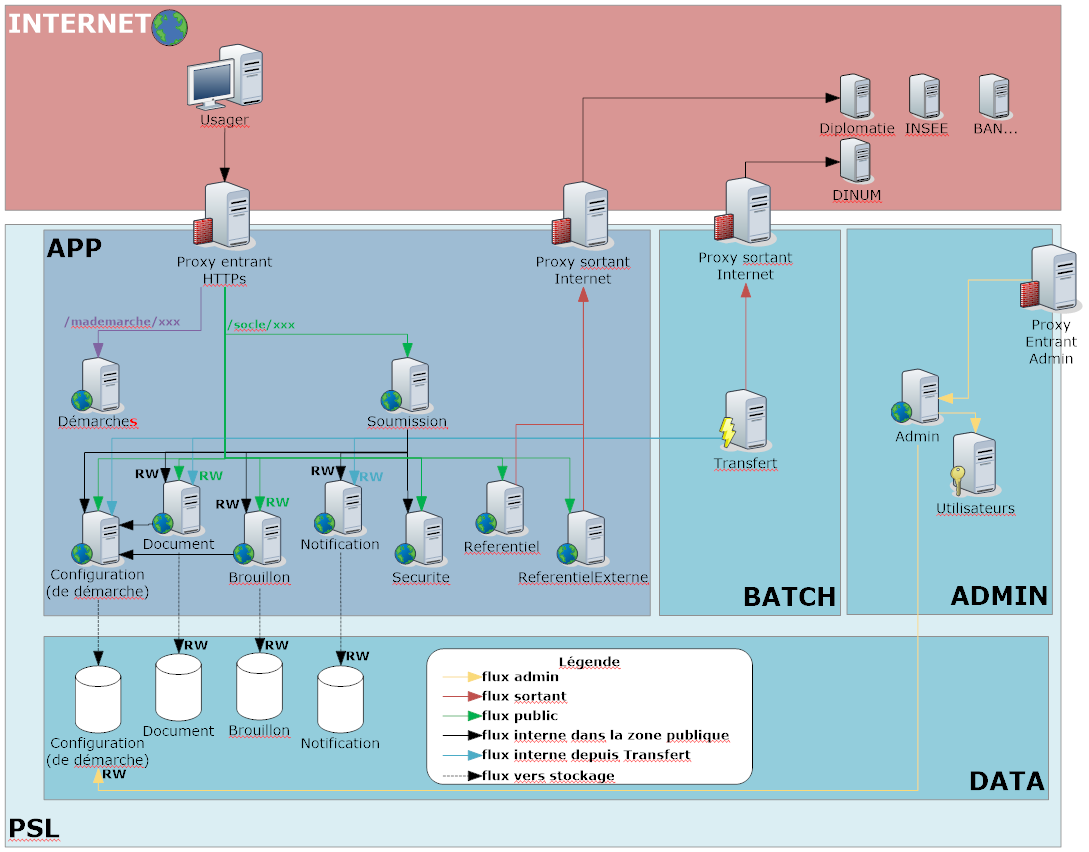

A partir des principes énoncés au chapitre précédent, on peut imaginer une architecture avec :
Guide de lecture :
- Chaque zone colorée est une zone réseau particulière dont les flux entrants sont spécifiques.
- En bout de flèche, le “R” et/ou le “W” spécifie que l’accès est en “Lecture” ou “Ecriture”. Par défaut, tous les accès sont “Lecture seule”.
